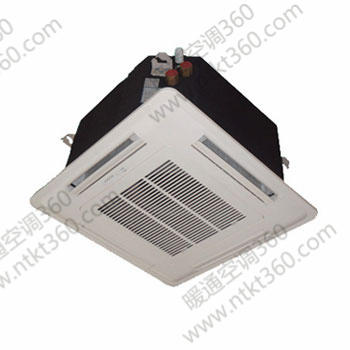

河北科兴 FP-34 吸顶式风机盘管(不带遥控)

FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管),此机组可理想地放入天花板内,结合室内装修,只有风口露在天花板外,风口美观,不占空间,维修方便。
  • 商品编号:NTKX016
  • 商城售价:790元
  • 产品咨询:(请您佩戴耳麦,点击即可在线即时咨询,或直接拨打电话:400-885-6811)
  • 在线客服:(点击即可在线询价)
    •  有货
采购量:

扫一扫,更多惊喜!

  • 产品介绍
  • 规格参数
  • 包装清单
  • 售后服务
    几十年的辉煌历程造就了今天一颗璀灿的明珠——科兴空调设备制造有限公司,它座落于德州市与衡水市交界处省级工业园区---衡德工业园内。公司占地面积5.5万平方米,注册资金5000万元,总资产1.2亿,员工300余人,其中研发人员36人。
    科兴空调设备制造有限公司是一家从事中央空调从主机到末端整套产品的专业公司,是经国家相关部门批准注册的企业。我公司主营中央空调设备、空气处理机组、风机盘管、风机箱、洁净空调箱、灭菌处理机组、恒温恒湿机组、消声器、组合水箱、通风机、排烟风机、模压系列、电缆桥架、风口、排烟防火阀、空调配件、空调维护、技术服务。科兴将成为行业最具价值的中央空调生产商、供应商、服务商。
    科兴空调自创业以来,以其敏锐的目光,把握市场的脉搏,一直致力于新技术、新产品的开发推广及应用,追踪世界新技术发展的潮流,把世界一流的产品与服务奉献给客户。科兴空调自创立以来,全体员工逐渐形成了“以人为本、全心全意、追求完美、超越期望”的科兴精神。科兴空调愿用一流的产品质量,优质、快捷的服务,与您竭诚合作、共创美好的未来!我们相信:“上帝”的眼光及洞察力是最高的。
    “科兴人将过去的成绩作为企业发展的垫基石、继续以饱满的工作热情、认真的工作态度、踏踏实实做好每一个细节。”展望未来,科兴空调将坚持“自我发展,自主创新,自有品牌”的发展思路,以“缔造全球领先的空调企业,”“科兴”为“中国创造”贡献更多的力量。

    风机盘管机组主要由离心风机、盘管换热器等构成,是中央空调系统的末端装置,长效过滤清洁网配防污活动导风板,无需频繁清洗过滤网,清洗简单。为满足不同场合的设计选用。卡式明装风机盘管(吸顶式风机盘管)广泛应用于宾馆、饭店、工厂、医院、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场合,以满足降温、去湿、采暖等要求。为人们创造一个清新、宁静、四季如春的工作和生活环境。
    FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管),此机组可理想地放入天花板内,结合室内装修,只有风口露在天花板外,风口美观,不占空间,维修方便。
产品特点:
    1、风量340—2700m3/h,温控精度达到正负0.5度,感觉更舒适
    2、摆风装置采用步进电机,齿轮传动,导风板摆动更平稳同步。
    3、进口名牌排水泵,扬程可达1200MM,运行稳定,排水更彻底。
    4、高效率的贯流风机,确保气流从四侧送出,能够向下65℃送风,送风范围更加宽广,感觉更加舒适具备故障自检功能,方便维修。弹出式格珊设计,只要轻按面板,过滤网就会随面板滑出,维修保养更轻松
    5、 面饰板采用阻燃ABS材料一次成型,轻质量设计,装配容易
    6、变频机型具备PAM控制功能,控制更精确,能效最佳,提高效率。
    7、出风口和回风栅之间增加泡沫件,有效防止凝霜现象。
    8、高效滤尘网,有效防尘杀菌,
    9、三维螺旋风扇,运行平稳,5HP高速噪音仅为50DB.
    10、微电脑遥控, 风机马达转速可以设定为高速、中速、低速及全自动空调开停时间可以预先设定
    11、圆形热交换器设计,出风均匀,涡流风扇四维送风,保持均匀舒适温度。涡流风扇强力吸附污浊空气,可进室内外换气,使室内空气更清新自然。
    12、有线和无线控制,控制方式可选,遥控器、线控器、温控器、普通三速开关, 预留输出接口,便于用户连接电动二通阀及实现集中控制功能,方便大型项目的集中管理。预留的~220V输出接口,便于用户连接电动二通阀,使其对机组控制更加方便。

吸顶式风机盘管参数(GB/T19232-2003)

 型号性能                FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
额定风量m3/h H 340 510 680 850 1020 1360 1700 2040 2380
M 260 390 510 640 770 1020 1280 1530 1790
L 170 260 340 430 510 680 850 1020 1190
额定冷量KW H 1.98 2.8 3.87 4.58 5.42 7.38 9.08 11.1 12.9
     Kcal/h H 1702 2408 3328 3938 4661 6346 7808 9546 11094
额定热量KW H 3.39 4.5 6.35 7.45 9.22 12.4 16.3 19.5 20.2
     Kcal/h H 2915 3870 5460 6407 7930 10665 14020 16770 17370
输入功率 12Pa H 34 46 55 70 87 117 140 181 223
W 30Pa H 42 56 70 81 101 149 165 202 241
50Pa H 46 65 82 89 109 163 201 228 286
噪声 12Pa H 36 38 38 40 43 45 46 47 48
dB(A) 30Pa H 38 39 42 44 45 46 47 49 51
50Pa H 40 41 43 45 47 48 50 53 54
水量  Kg/h 350 510 680 800 980 1280 1600 1920 2230
水压损失  KPa 6 10 17 21 31 15 18 21 26
风机数量 1 2 3 4
重量Kg WA 17 18 19 22 26 39 43 49 52
带回风箱 20 22 23 27 30 44 48 54 58
进出水接管 3/4‘’内螺纹
凝结水管 3/4‘’外螺纹
电源 220V/50Hz
备注 1、供冷量工况参数:进口空气干球温度27℃,湿球温度19.5℃,进水温度7℃,水温差5℃。
2、供热量工况参数:进口空气干球温度21℃,进水温度60℃,热水流量同供冷工况。
3、机组经2.0MPa耐压试验,允许最大工作压力1.6MPa。
4、另有四管制(一加二、而加二、三加一)机组。
特别推出:转换型风机盘管,将高静压型和低静压型集于一台机组上,通过红白两端子插接转换,极为方便。
FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管)尺寸图
卡式明装风机盘管外形尺寸表   吸顶式风机盘管外形尺寸表
型号 FP-34XD FP-51XD FP-68XD FP-85XD FP-102XD FP-136XD FP-170XD FP-204XD FP-238XD
尺寸
A 650 650 650 800 800 800 950 950 950
B1×B2 580×570 580×570 580×570 710×710 710×710 710×710 832×832 832×832 832×832
C 612 612 612 687 687 687 698 698 698
D 650 650 650 800 800 800 950 950 950
H1 320 320 320 385 385 385 375 375 375
H2 275 275 275 310 310 310 315 315 315
H3 90 90 90 165 165 165 170 170 170
卡式明装风机盘管 吸顶式风机盘管安装、使用说明
    1.立式机组安装在水平面上,保持垂直,不得倾斜;卧式机组,安装时四个吊点一定要保持机组水平,防止凝结水管一端抬高造成凝结水外溢。
    2.进出水管路应装有阀门,以便于调节和检修,并且必须注意进出水管的清洁和保温工作,凝结水塑料管不得压扁,不得有死弯,以保证使用时凝结水畅通。
    3.机组三档调速开关,开启时应从高档启动,然后进行其它档次的选择,多机共用时,必须单机控制。
    4.机组用电源:单项220V±10%,50Hz交流,电机壳应安装安全接地线,若机组启动有困难,务必注意检查电源是否正常,风轮与电机蜗壳是否接触,机组安装时必须注意外壳,换热器肋片和风机等不要碰坏,以免影响美观和性能。
    5.机组夏季供冷水温度不得低于7℃,冬季供热水温度不得高于80℃,使用的冷、热水必须考虑各地方水质情况,进行软化处理。
    6.机组允许使用压力最大1.6MPa。
    7.过滤器要定期进行清洗。
    8.换热器定期清洗,保持清洁,确保传热良好。
    9.接通电源后,应先开动风机,观察其旋转方向是否正确。
    10.机组如果装在暗处,要设有检修门,便于常年维护。
    11.机组在维修时,应切断电源。
    12.随着我厂技术的不断提高,对产品规格本厂有权更改,若机组的性能参数更改,以随机的技术文件为准,不另行通知。
卡式明装风机盘管 吸顶式风机盘管订货指南
    1.选用风机盘管机组,请明确产品的规格型号及其进出水的左右式。
    2.卧式暗装风机盘管机组选配回风箱时,请注明回风方式是下回风还是后回风。
    3.卧式暗装风机盘管机组分低静压(12Pa)和高静压(30Pa、50Pa)三种,请在订货时注明。如无特殊要求,则按低静压型供货。
    4.欢迎您使用本厂风机盘管机组,凡有特殊要求,您可向本公司或各地分公司联系,在订货前签订技术协议。本公司遵循不断完善产品之原则,对产品性能、规格、材料的部分改进与变更或许难以通知阁下,敬请谅解。同时请与我公司保持联系以索取最新资料。

风机盘管机组 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
不带遥控 790 810 830 1080 1105 1130 1330 1360 1390
带遥控 1090 1110 1130 1380 1405 1430 1630 1660 1690
